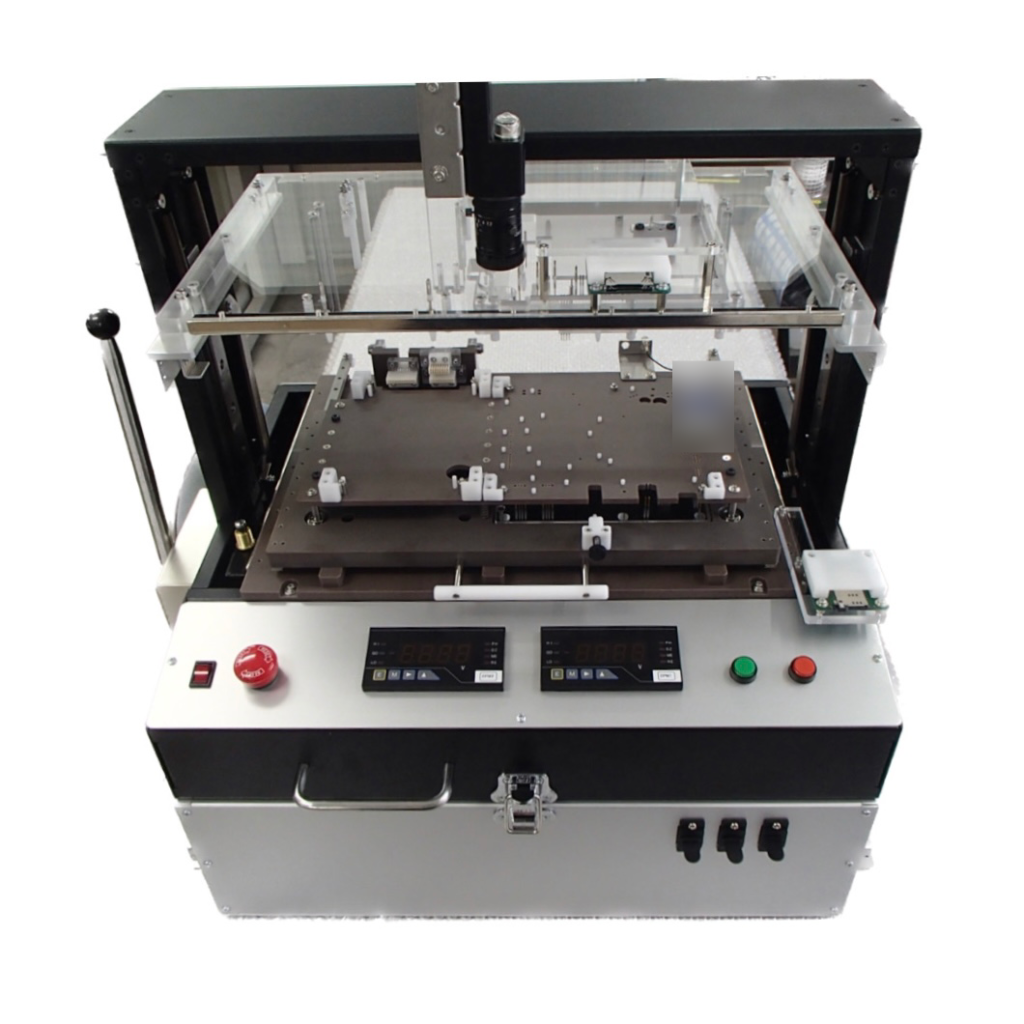

2種類の基板を同時に検査する治具を制作しました。

1.設計/制作期間

ハーネス設計　2週間
治具制作期間　3週間

2.ハーネス設計/治具制作時に注意したこと

〇設計

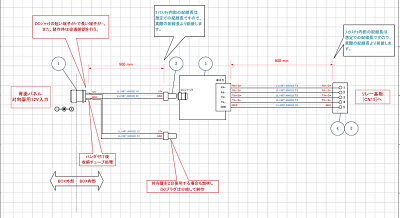

制作する現物との整合あわせを効率よくできるよう、ハーネスの行き先や使用する線や部品の詳細などの細かい説明を明記した。
ハーネス図1枚ずつに制作時に注意する点を明記した。
ハーネス図分岐の印は点ではなく実配線と同じ様な構成でわかりやすく明記した。

〇制作

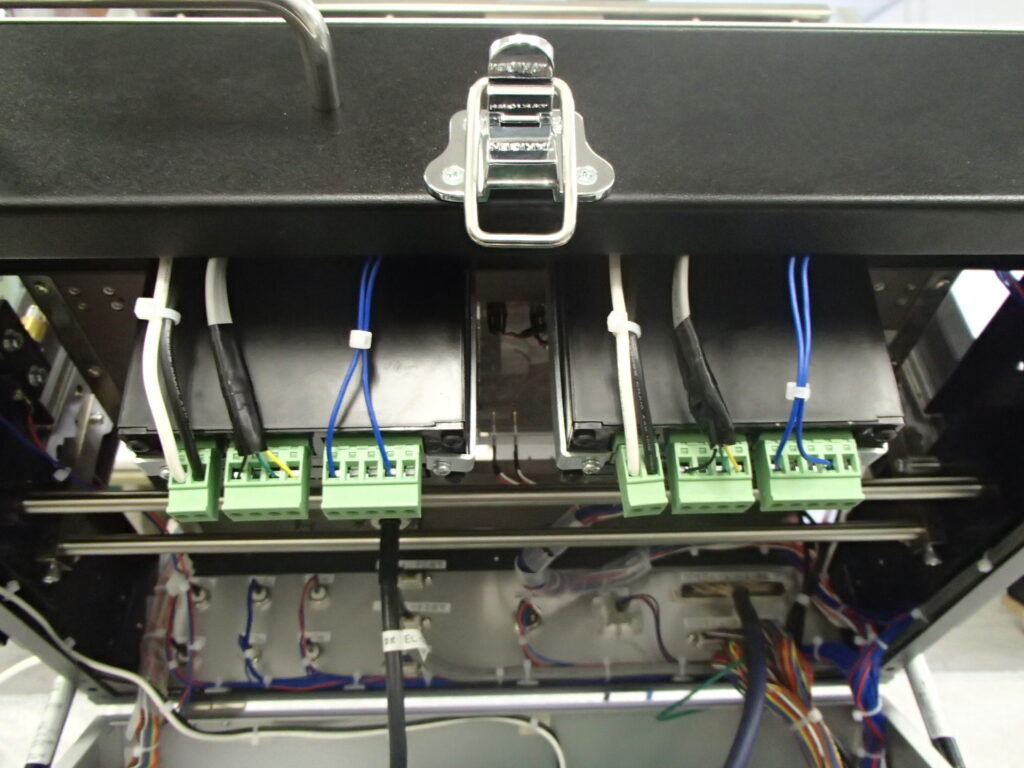

可動部があるため配線時には線が引っかからないよう工夫して固定した。

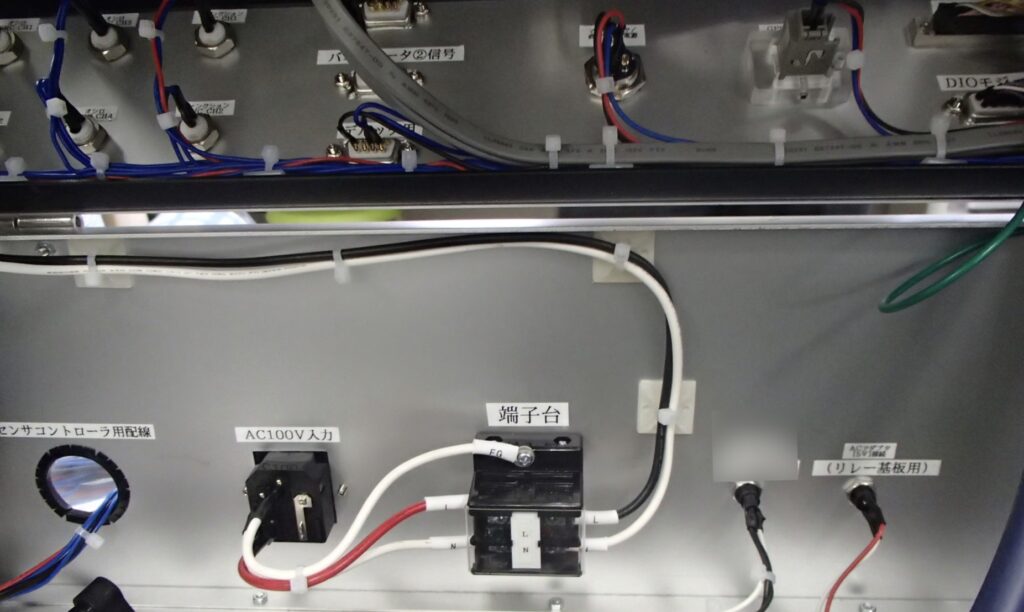

半田付けを行う箇所は手が入るスペースが狭く、配線も這っているため確認しながら作業を行った。
Φ1mm以下のピン打ちがあり力を入れすぎると折れてしまうため、慎重に作業を行った。
